Volvo AUX Adapter

En superenkel AUX Adaptern som du kan bygga själv och ger dig möjligheten att ansluta valfri ljudkälla direkt till din originalstereo!

Passar Volvo S40 2001-2004 / V40 2001-2004 / S80 1999-2005 / S60 2002-2009 / V70N 2000-2007 / XC70 2000-2007. med någon av följande huvudenheter:
HU-850, HU-650, HU-450, HU-803, HU-603, HU-403, HU-801, HU-601, HU-401, HU-655, HU-1205, HU-605, HU-405.

Notera att styrning av telefon inte är möjlig från stereo eller rattknappar med en AUX adapter. Volymen regleras dock som normalt på stereo / knappar.

Installationsguider och tips här.

Hur funkar det?

AUX-Adaptern emulerar att det finns en CD-Växlare (CD-CHGR) ansluten till Melbus kontakten och öppnar därför den ingången för ljud. Du ansluter då din mediaspelare till adapterns ljudingång.

hu_display

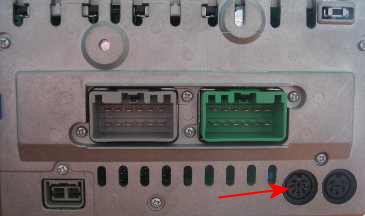

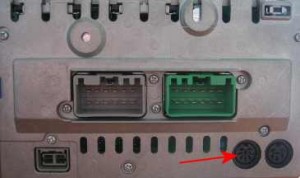

Om din bil ej är utrustad med RTI (Navigation) så ansluts adapter enklast direkt bakom stereoenheten i det 8-poliga uttaget.

hu-connector

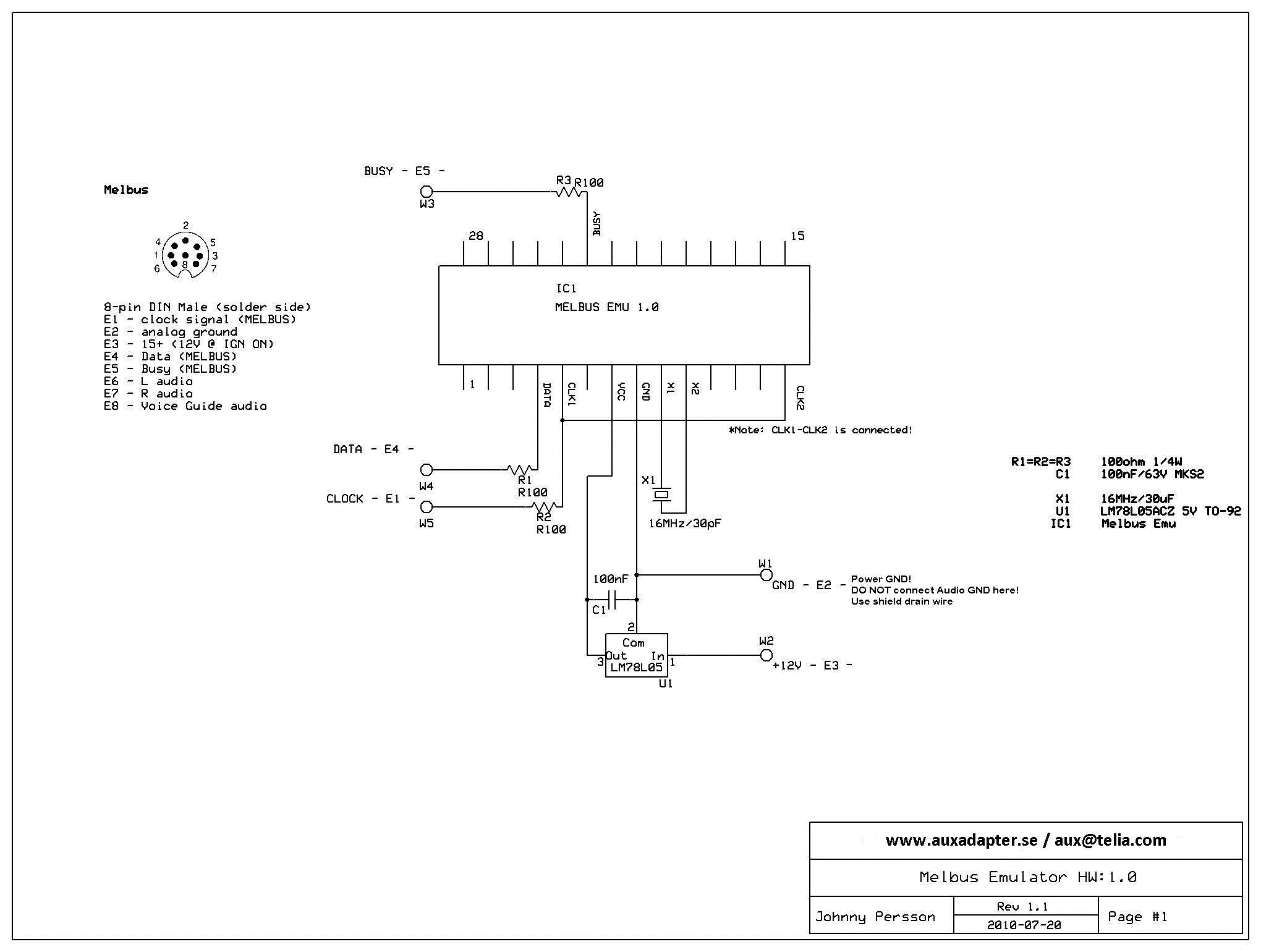

Kretsschema på denna AUX adapter

IC1 = ATMega48

ELF-fil för att programmera ATMega48: AUXAdapter-v2.2A-ATM48

Observera att denna information tillhör www.auxadapter.se och att du inte har tillåtelse att distribuera eller på annat sätt sprida dessa filer. Försäljning av någon produkt som använder sig av denna information är strikt förbjudet. Genom att ladda hem filer förbinder du dig att följa dessa regler och respektera upphovsmannens rättigheter.
