CAN Gateway

Lösning för den som vill montera facelift stereo (HU-650/HU-850) i äldre Volvo V70/S60 2000-2004,

Denna krets och mjukvara har designats för att hantera översättning och kommunikation mellan 00-01-02-03-04 CAN över till 2005+ CAN.

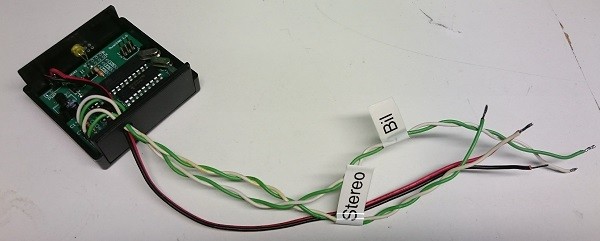

Det som jag har siktat på är funktion av stereo och översätter därför SWM/CEM/AEM. Även diagnoskommandon skickas över gatewayen så felkoder och annan data kan fås ut från den nya stereon! Funktion av backvarnare (via AEM) är tyvärr inte helt 100% men funktionen är implementerad så långt som möjligt på befintlig testbänk.

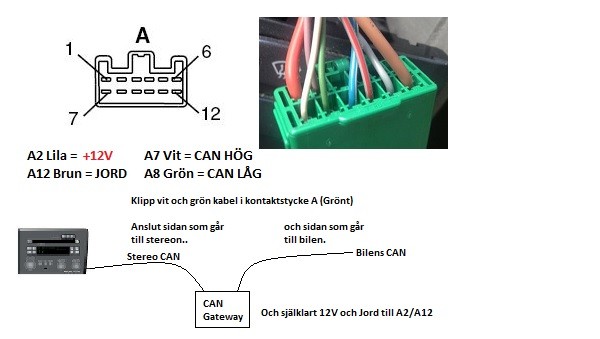

Anslutningar i bilen




CCM

CCM är fysiskt olika och tekniskt helt annorlunda mellan 99-04 och 05+ så där måste man modifiera både skalet och kretskortet för att få in det gamla kortet i en nyare box. Men det är inte omöjligt :) Den observante inser att ljussensorn på äldre CCM hamnar inuti lådan med nytt chassi! En glödlampa hamnar precis bredvid vilket gör att alla LCD-paneler blir ljusare än tidigare i bilen.

CCM 03 moddad.JPG

Här är kontaktdon för knapparna i CCM avlägsnade för att flyttas till rätt position!CCM 03 knappar.JPG
