Bygg din egen AUX-ingång på Volvo XC90 2003-2006

Här kommer ett sätt för dig med en Volvo XC90 att bygga din egna AUX lösning. Jag tar inget ansvar för de modifikationer du själv väljer att utföra på bilen. Allt arbete på bilens elektronik sker på egen risk. Frågor angående hjälp med installation enligt dessa bilder besvaras inte.

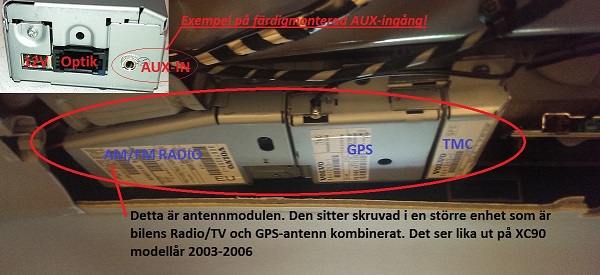

Antennmodulen (ATM) sitter i taket längst bak i bilen:
XC90 ATM MODD_info

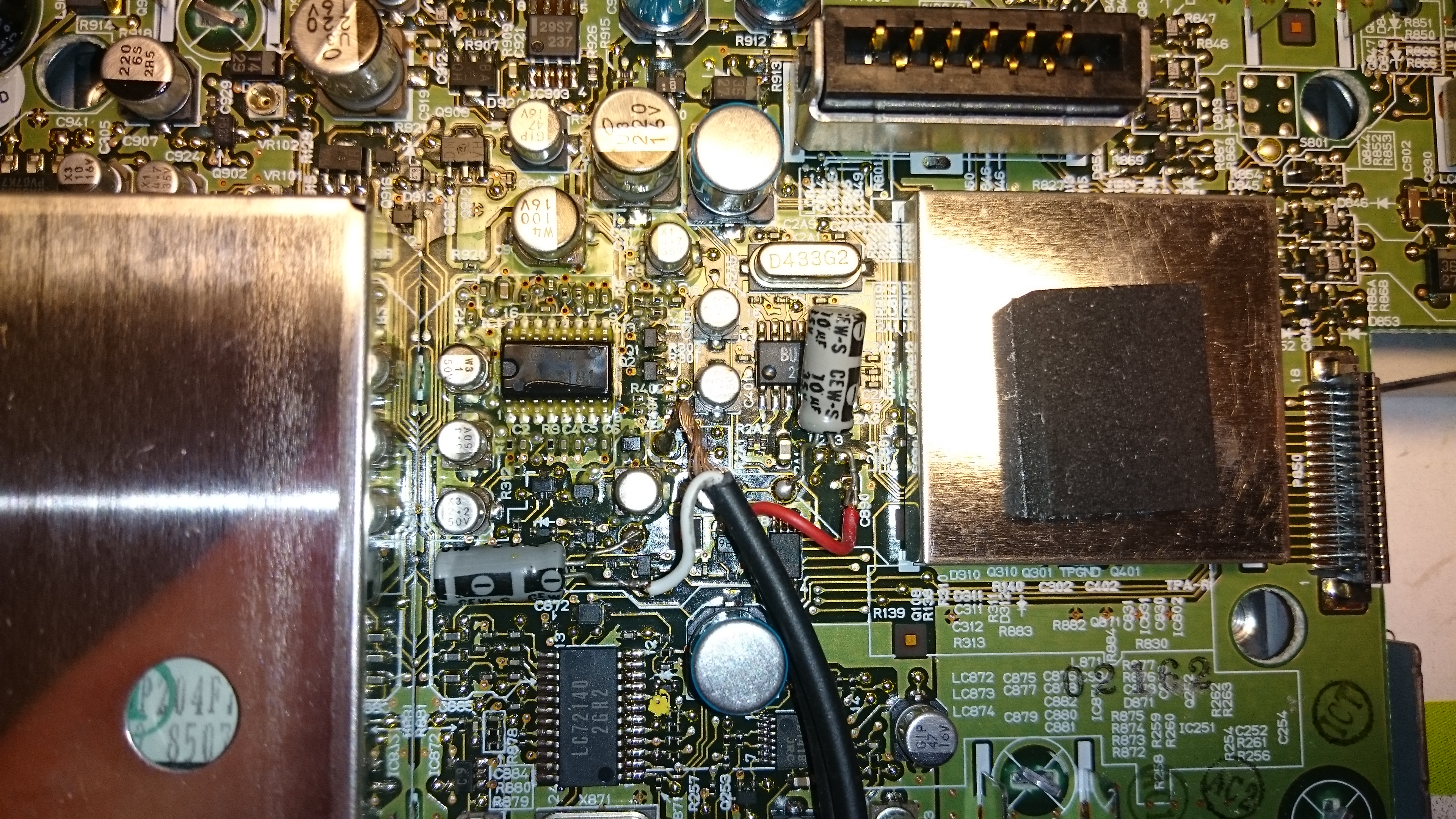

Årsmodell 2003. Koppla enligt bilden, använd elektrolytkondensatorer på 10uF. Här kan du välja både AM och FM för att aktivera ingången. Observera att ingen radio hörs så länge som kabeln är ansluten till en telefon eller liknande.

ATM AUX mod -03'a

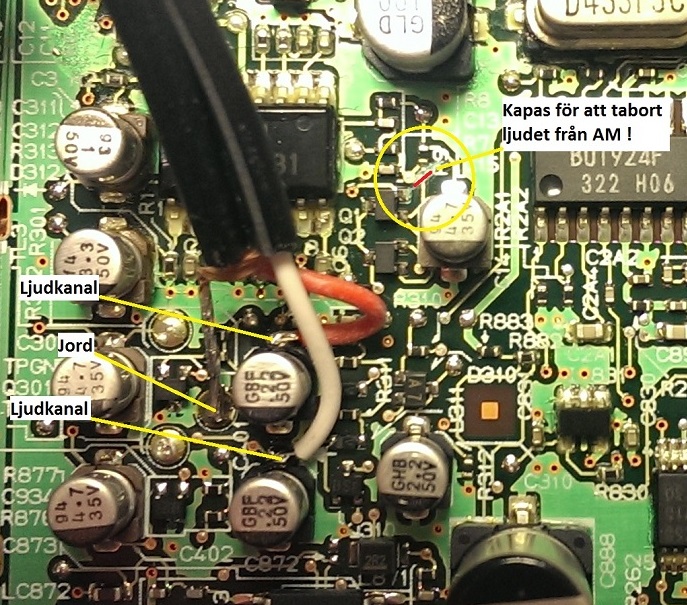

Årsmodell 2004-2006 Ser ut så här. Det är viktigt att du kapar ledningen för AM-ljudet, annars får du störningar. Välj AM på stereon för att aktivera!

ATM AUX mod-04'a
